Kiedy badanie jest potrzebne
- Spadek produkcji przy pogodzie podobnej jak w poprzednich latach.
- Komunikaty falownika o błędzie izolacji, łuku elektrycznym albo niestabilnej pracy łańcucha.
- Burza, grad albo wichura. Badanie przed zgłoszeniem szkody ubezpieczycielowi.
- Kończąca się gwarancja. Wady wykryte wcześniej można jeszcze reklamować.
- Zakup domu lub firmy z instalacją fotowoltaiczną.
Zakres badania

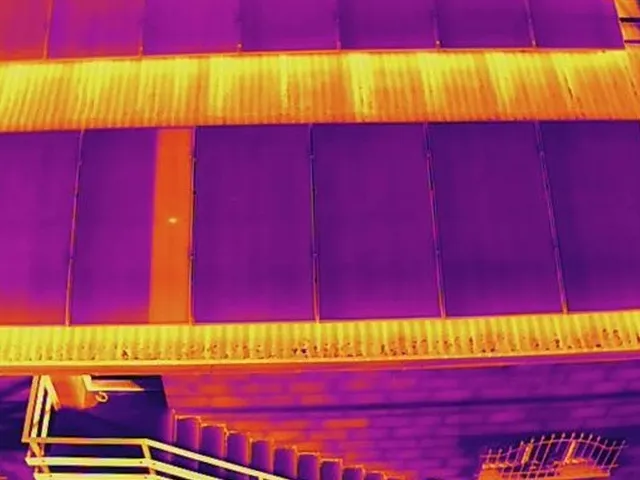

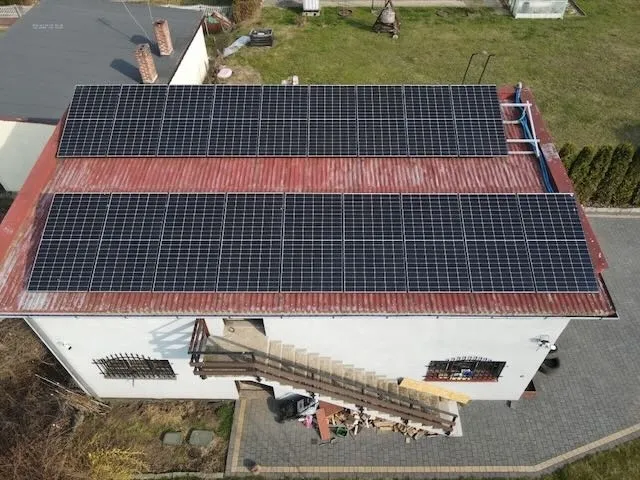

Moduły (dron)
Przegrzane ogniwa, uszkodzone diody bocznikujące, przegrzane moduły i łańcuchy, rozwarstwienie laminatu. Kamera termowizyjna 640 px, każda anomalia z lokalizacją.
Połączenia (kamera ręczna)
Złącza MC4, rozdzielnice AC i DC oraz zaciski falownika, badane pod obciążeniem.
Łańcuchy modułów (pomiary)
Napięcie obwodu otwartego, prąd zwarcia i charakterystyka I-U każdego łańcucha (Fluke SMFT-1000), porównane z danymi z karty katalogowej modułu.
Bezpieczeństwo
Rezystancja izolacji po stronie DC, ciągłość uziemienia, biegunowość, stan zabezpieczeń i oznaczeń przeciwpożarowych.
Dlaczego termowizja i pomiary razem
Termogram pokazuje, że moduł jest cieplejszy od pozostałych, ale nie wskazuje przyczyny: może to być wada ogniwa, uszkodzona dioda albo poluzowane złącze. Pomiary pokazują, że łańcuch daje mniejszy prąd, ale nie wskazują, który z kilkunastu modułów. Dopiero oba badania razem pozwalają przekazać serwisowi konkretną diagnozę.
Warunki wiarygodnego badania
Termografię instalacji fotowoltaicznych opisuje specyfikacja IEC TS 62446-3. Badanie ma sens tylko wtedy, gdy instalacja pracuje pod obciążeniem:
- natężenie promieniowania słonecznego w płaszczyźnie modułów co najmniej 600 W/m²; mierzymy je i zapisujemy w protokole,
- brak opadów, słaby wiatr i stałe zachmurzenie przez cały czas badania,
- moduły bez grubej warstwy brudu, bo inaczej termogram pokazuje zabrudzenia zamiast usterek (wtedy proponujemy mycie).
Dlatego termin badania ustalamy z wyprzedzeniem, a przy złej pogodzie przesuwamy go na najbliższy odpowiedni dzień.
Współczynnik PR: czy instalacja rzeczywiście produkuje za mało
Roczna produkcja w kWh zależy od pogody, więc samo porównanie kolejnych lat może wprowadzać w błąd. Lepszą miarą jest współczynnik wydajności PR (performance ratio): stosunek energii oddanej przez falownik do energii, jaką teoretycznie mogły wytworzyć moduły przy danym nasłonecznieniu. Sprawna instalacja w Polsce ma roczny PR rzędu 0,78–0,88. Wyraźny spadek PR przy podobnej pogodzie prawie zawsze oznacza usterkę. W ramach badania obliczamy PR z danych z monitoringu falownika i szacujemy straty energii.
Zawartość protokołu
- Termogramy i zdjęcia każdej anomalii z oznaczeniem modułu, przy badaniu z drona także ze współrzędnymi GPS.
- Temperatury i różnica temperatur ΔT względem sąsiednich modułów oraz warunki badania (natężenie promieniowania, temperatura otoczenia).
- Wyniki pomiarów łańcuchów i charakterystyki I-U z oceną.
- Podział usterek na pilne, do zaplanowania i do obserwacji, z zaleceniem dla serwisu przy każdej pozycji.
Żory, instalacja 12,4 kWp. Spadek produkcji i podejrzenie przegrzewania. Termowizja i pomiary łańcuchów wykazały trzy przegrzane ogniwa i przegrzewające się złącze MC4. Po wymianie złącza i przeglądzie połączeń miesięczna produkcja wzrosła o 11,8%.
Rybnik, instalacja 49,8 kWp. Niestabilna produkcja. Na podstawie badania z drona przypisaliśmy 9 anomalii do konkretnych modułów w dwóch łańcuchach. Serwis otrzymał gotową listę i diagnostyka trwała o ok. 70% krócej.
Cena
Badania instalacji PV wyceniamy według pakietów: przegląd podstawowy od 350 zł netto, pomiary okresowe od 600 zł netto, pełna diagnostyka z charakterystykami I-U i termowizją modułów to dopłata od 350 zł netto. Termowizję z drona dla większych dachów i farm fotowoltaicznych wyceniamy indywidualnie. Porównanie pakietów.
